Перепускные клапаны в системе отопления
Автоматизация системы отопления предполагает применение регуляторов перепуска, которые отвечают за поддержание постоянного перепада давления. Клапан обеспечивает нормальный расход теплоносителя через индивидуальный котел и стабильное функционирование системы.
Регулятор перепуска Danfoss AVDO выполнен из латуни, выдерживает номинальное давление 10 бар при максимальной температуре 120 С.
В номенклатуре представлены устройства прямого и углового типа, с наружной и внутренней резьбой, для соединения с металлическими и полимерными трубами. В расчет стоимости отопления следует включить компрессионные фитинги, посредством которых крепятся регуляторы.

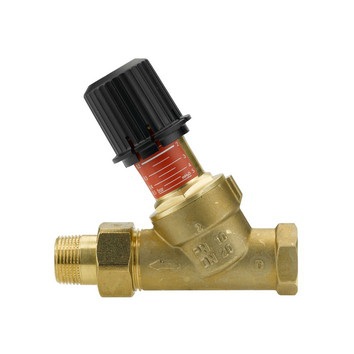

Регулятор перепуска AVDO прямой, Ду25
Danfoss- Описание
- Характеристики
Регулятор применяется с целью обеспечения неизменного расхода теплоносителя через индивидуальные котлы и поддержания постоянного перепада давлений в системах отопления. В номенклатуре регуляторов присутствуют клапаны прямые и угловые, с внутренней и наружной резьбой для соединения со стальными трубами, а также с полимерными и медными трубами (клапаны с наружной резьбой) – через специальные компрессионные фитинги (см. раздел Фитинги).
Основные характеристики:
• Ду = 15–25 мм;
• Ру = 10 бар;
• макс. температура регулируемой среды: 120 °С;
• диапазон настройки давления:
• Рр = 0,05–0,5 бар;
• открывается при превышении перепада давления сверх заданной величины;
• регулятор функционирует без импульсных трубок.
Принцип действия перепускных клапанов
Действующим элементом устройства является пружина, которая удерживает клапан в закрытом состоянии. Затвор закрыт до тех пор, пока с другой стороны давление жидкости или газа не возрастет настолько, чтобы открыть клапан. Регуляторы перепуска – устройства прямого действия, они не требуют подключения источника питания или внешнего управления. Работа осуществляется за счет физических сил, действующих со стороны среды и пружины.
