Система отопления дома 160 м2

КОТЕЛ И СИСТЕМА ПРИГОТОВЛЕНИЯ ГОРЯЧЕЙ ВОДЫ

Источником тепловой энергии для теплоснабжения дома служит собственный котел, работающий на газообразном или жидком топливе. В данном проекте предусмотрен одноконтурный котел.

Одноконтурные котлы предназначены для нагрева теплоносителя контура отопления. Циркуляционные насосы и теплообменник нагрева горячей воды должны устанавливаться отдельно. Для приготовления горячей воды используется бойлер косвенного нагрева, представляющий собой накопительный бак горячей воды со встроенным в него теплообменником.

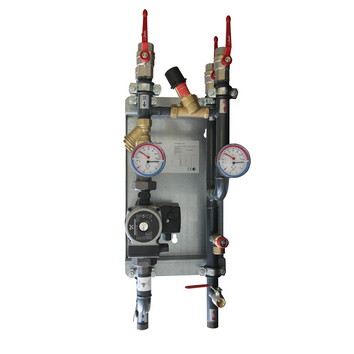

Насос контура отопления прокачивает теплоноситель через котел, радиаторы и (с помощью узла смешения) через контуры теплого пола. В контуре отопления устанавливаются термостатические регуляторы, которые изменяют сопротивление контура в зависимости от температуры в помещениях. Чтобы обеспечить циркуляцию теплоносителя через котел в любых режимах работы, в контуре отопления насосного узла DSM-BPU предусмотрен перепускной клапан AVDO. Клапан AVDO может быть настроен на поддержание необходимого минимального расхода в зависимости от применяемого котла. Насос контура ГВС прокачивает теплоноситель через котел и бойлер косвенного нагрева. Сопротивление контура нагрева ГВС постоянно, поэтому установка перепускного клапана не требуется.

Мощность котла подобрана исходя из среднего потребления тепла контуром отопления и ГВС. Пиковые нагрузки при использовании горячей воды покрываются за счет запаса горячей воды в бойлере косвенного нагрева. В этом случае котел работает либо на контур отопления, либо, если температура воды в бойлере косвенного нагрева упала ниже установленной, переключается на нагрев горячей воды. Такой режим работы называют «приоритет ГВС». Переключение контуров отопления с помощью узла DSM-BPU осуществляется переключением питающего напряжение с насоса контура отопления на насос контура нагрева ГВС по сигналу термостата ГВС. Установленные на выходе каждого насоса обратные клапаны обеспечат правильное направление потока теплоносителя.

РАДИАТОРНОЕ ОТОПЛЕНИЕ

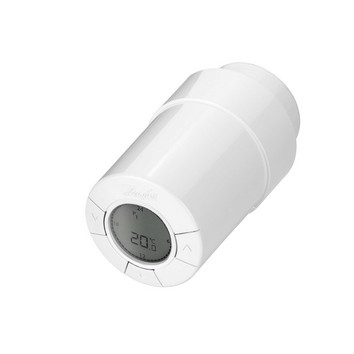

В данном проекте используются радиаторы с нижним подключением и встроенным терморегулирующим клапаном. Клапан предусматривает установку термостатического элемента с современным клипсовым соединением типа RA. Разводка трубопроводов лучевая, то есть к каждому радиатору от расположенного на этаже коллектора проложен независимый подающий и обратный трубопроводы.

В данном проекте предусмотрено управление каждым радиатором с помощью радиаторного термостата во всех помещениях, за исключением кухни – гостиной. В кухне – гостиной установлены 4 радиатора, для удобства управления которыми применен программируемый комнатный термостат TP5001MA. Сигнал от комнатного термостата TP5001MA поступает к термоэлектрическим приводам TWA-A, установленным на распределительном коллекторе. Таким образом осуществляется единое управление всеми 4 радиаторами, установленными в помещении. Для обвязки радиаторов использован термостатический элемент с газовым наполнением RA2994. Для возможности отключения радиаторов и слива из них теплоносителя для обвязки радиаторов применены специальные запорные клапаны RLV-KD для радиаторов с нижним подключением.

НАПОЛЬНОЕ ОТОПЛЕНИЕ

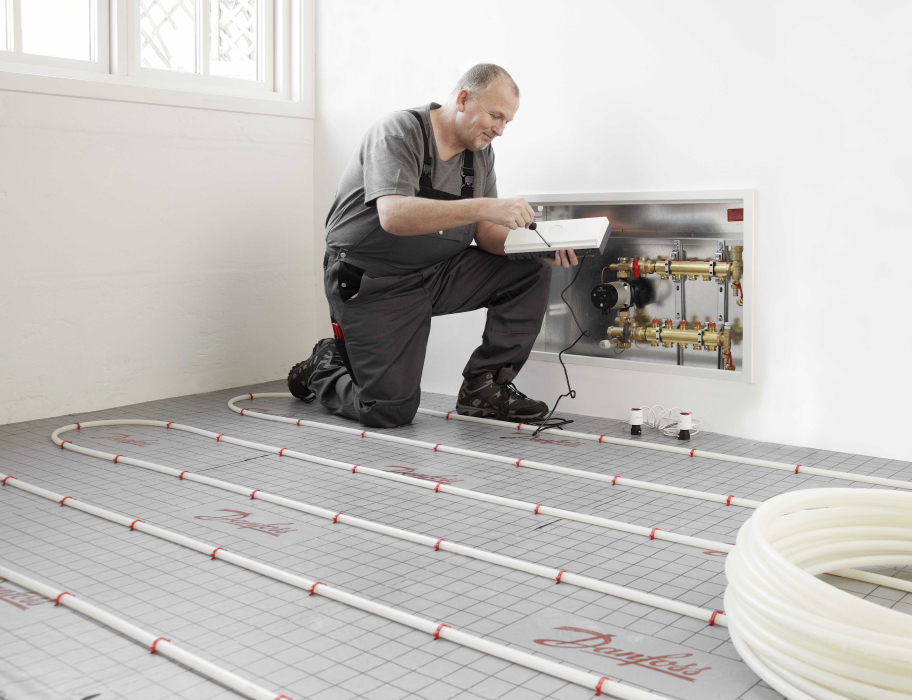

Теплый пол обеспечивает особый комфорт в помещении. В данном проекте напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

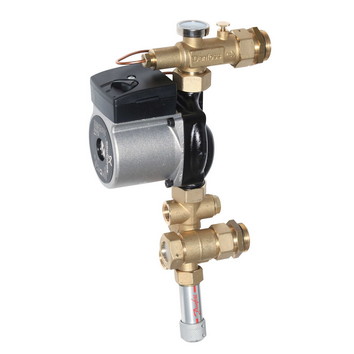

Для радиаторов и для теплых полов требуется разная температура теплоносителя. Классические параметры для радиаторов – это 80 С на подаче и 60 С на возврате. Для комфортного и безопасного проживания средняя температура поверхности пола не должна быть выше +26 С для помещений с постоянным пребыванием людей, это значение регламентировано Сводом Правил СП60.13330.2012. Для достижения такой температуры поверхности пола температура подаваемого теплоносителя должна быть около 40 С. Чтобы температура поверхности пола была равномерной, температура возвращаемого теплоносителя должна отличаться от температуры подачи не более чем на 5…10 С. Для получения таких параметров теплоносителя теплого пола применяют узлы смешения. В данном проекте применен компактный узел смешения FHM-C6 с 3-х скоростным насосом UPS 15-60.

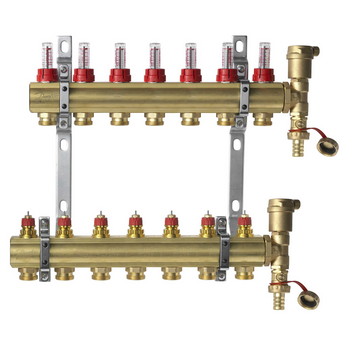

Для подключения контуров теплого пола применены распределительные коллекторы FHF-F, оснащенные расходомерами. Расходомеры позволяют визуально наблюдать поток теплоносителя в каждом контуре, что существенно упрощает наладку и обслуживание системы.

Для регулирования теплых полов в санузлах и ванной комнате на первом и втором этажах использованы терморегуляторы FHV для напольного отопления.

Для регулирования теплых полов в остальных комнатах применены комнатные термостаты. Для достижения максимального комфорта следует применять модели с датчиком температуры пола: проводная версия TP5001MA, беспроводная версия TP5001A-RF, датчик температуры пола TS3. Так как система отопления монтировалась на стадии строительства до чистовой отделки помещения, использованы модели с питанием от электросети 220 В. Комнатный термостат устанавливается в каждой комнате с напольным отоплением. Управляющий сигнал комнатного термостата подается к термоэлектрическим приводам TWA-A, установленным на распределительный коллектор теплых полов.
