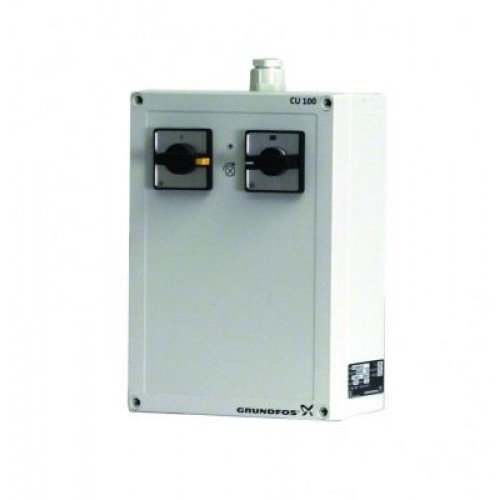

Блок управления насосом CU 100-230-1-9

ESaver

Описание

Блок управления насосом CU 100 ESaver предназначен для включения и выключения, а также защиты электродвигателя одного насоса Grundfos SEG, DP, EF, SL1, SLV.

Блок управления CU 100 включает в себя:

• переключатель ВКЛ/ВЫКЛ (O/I); • контактор, который включается и выключается поплавковым выключателем (если он установлен) и/или

• переключатель "Ручн./Автомат." на передней стенке электрошкафа блока управления, а также • конденсаторы для исполнений с однофазными электродвигателями.

  • Имеет функции автоматической работы, а также включения и выключения в ручном режиме.
    Исполнение «А»/в комплекте с одним поплавковым выключателем для автоматического включения и выключения.
    В однофазном исполнении имеются встроенные пусковые конденсаторы.
    Исполнение в пластмассовом корпусе, степень защиты IP 54.

    Не подходит для насосов во взрывозащищенном исполнении!

Условия эксплуатации:

Номинальные значения напряжения питания:
• 1 x 230 V, 50 Гц.
• 3 x 400 V, 50 Гц.
Допустимые отклонения напряжения: –15%/+10%.
Температура окружающей среды:
• При эксплуатации: –30°C до +50°C.
• При хранении: –30°C до +60°C.
Степень защиты: IP 54.
EMC (электромагнитная совместимость).
В соответствии с требованиями EN 61 000-6-2 и EN 61 000-6-3.
Масса: около 4 кг в зависимости от исполнения.

Рекомендуем:

 Алгоритмы работы

В ручном режиме управления пуск и останов насоса осуществляется с помощью переключателя "Ручн./Автомат." или тепловым реле. Исполнения с однофазными электродвигателями: сброс термореле должен выполняться вручную с помощью кнопки на передней стенке электрошкафа блока управления. Исполнения с трехфазными электродвигателями: пускатель электродвигателя автоматически устанавливается в исходное состояние

В автоматическом режиме управления пуск и останов насоса производится поплавковым реле контроля уровня. Смотрите приведенную ниже функциональную блок-схему.

Схема управления насосом Grundfos SEG
