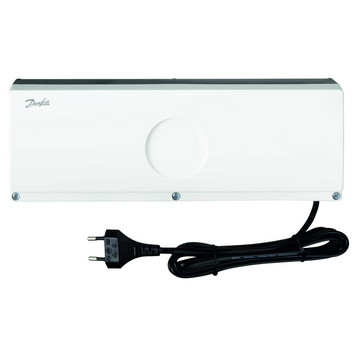

Коммутационное устройство FH-WC, 8 каналов, 230 В
Danfoss- Описание
- Характеристики
- Монтаж
- Размеры
FH-WC подает питание на термоэлектрические приводы регулирующих клапанов, воспринимая команды от комнатных термостатов.
Основное удобство устройства – легкий и эстетичный монтаж. Легким он становится благодаря тому, что все провода собраны в одном месте и запитаны от сети там же. Специальные выемки внизу каждого канала сделаны, чтобы провода были аккуратно подведены к коммутатору FH-WC. В конце монтажа накладывается белая крышка, которая закрывает собой всю электронику и делает вид устройства более аккуратным.
ПРИНЦИП ДЕЙСТВИЯ
Комнатный датчик или датчик пола считывает температуру, термостат ее воспринимает, подает сигнал на коммутатор в результате чего происходит открытие/закрытие сервопривода установленного на коллектор.
ОСОБЕННОСТИ
Коммутационное устройство FH-WC подключают к электрической сети с напряжением 230 В переменного тока и частотой 50 Гц.
FH-WC подает питание на термоэлектрические приводы регулирующих клапанов, воспринимая команды от комнатных термостатов.
Устройство имеет 8 каналов, к которым можно подключить до 16 сервоприводов. На каждый канал приходится по 2 сервопривода. Также каналы можно запараллелить, что позволит подключить к 1 термостату 16 сервоприводов.
ШУН-13-0150
СПД-12-КН-5-5
VACON0100-3L-0170-5-FLOW
VACON0100-3L-0087-5-FLOW
КОММУТАЦИЯ
Подключение термостатов осуществляется от клемм N и L в соответствующие на FH-WC, сигнальный провод ведется от клеммы термостата NO/NC (в зависимости от того, какой сервопривод подключается открытый/закрытый) к клемме с нарисованной стрелкой. Сервоприводы подключаются, как показано на схеме. Предусмотрены релейные выходы для подключения горелки котла либо насоса. Сделано это из соображений отключения данных приборов в случае, если все термостаты отключены. Это позволяет реализовать повышенное энергосбережение в системе
