Оптимальная температура теплоносителя

Узел смешения Danfoss FHM-C включает в себя все необходимые компоненты для создания оптимальной температуры теплоносителя для подачи в трубопроводы теплого пола. Терморегулятор управляет подмесом горячего теплоносителя по температуре на подаче в теплый пол. Обратный клапан предотвращает переток теплоносителя при выключении узла смешения. Данный ролик наглядно показывает как работает узел смешения.

Подходящий размер для шкафа 110 мм

Оптимизированная конструкция и расположение мотора насоса вдоль оси коллекторов позволяет вместить узел смешения FHM-C и коллекторы FHF в корпусе монтажного шкафа размером 110 мм.

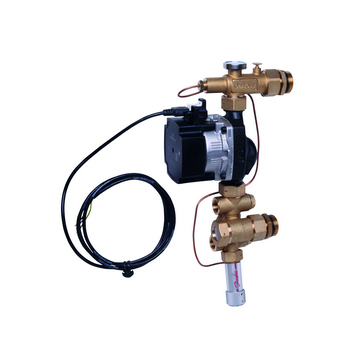

Компактный узел смешения с энергоэффективным насосом Grundfos UPM3 Auto L 15-70

Danfoss

Конструкция смесительного узла позволяет монтировать его как с левой, так и с правой стороны распределительного коллектора. Подключение подающего и обратного трубопроводов производится сбоку в нижней части смесительного узла.

Для регулирования температуры теплоносителя, подаваемого в систему напольного отопления, во всех смесительных узлах использован автоматический пропорциональный регулятор FH-TC, который поддерживает температуру подаваемого теплоносителя на заданном уровне.

Кроме того, в конструкции моделей FHM-C5 и FHM-C7 предусмотрен термостат безопасности FH-ST55, предназначенный для защиты напольного покрытия и системы напольного отопления от воздействия теплоносителя со слишком высокой температурой (? 55 °С).

В состав узла FHM-C7 входит ограничитель расхода FHM-FL и набор для проведения измерений FHM-MS.

Встроенный в конструкцию обратный клапан обеспечивает единственно правильное направление потока в смесительном узле.

В верхней части смесительного узла установлены ручной воздуховыпускник и термометр.

В смесительных узлах FHM-C5 и -C6 применены 3-х скоростные насосы (Grundfos UPS). Узлы FHM-C7, -C8 и -C9 оборудованы насосами с частотным регулированием (Grundfos Alpha2), также имеющими функцию автоматического режима уменьшения производительности в ночное время.

Компактные смесительные узлы FHM-Cx могут быть установлены непосредственно на распределительные коллекторы Данфосс без применения дополнительного оборудования.

Применение смесительных узлов в комплексе с регуляторами Данфосс позволяет сконструировать систему, полностью отвечающую наивысшим профессиональным требованиям, предъявляемым к современным системам напольного отопления.
