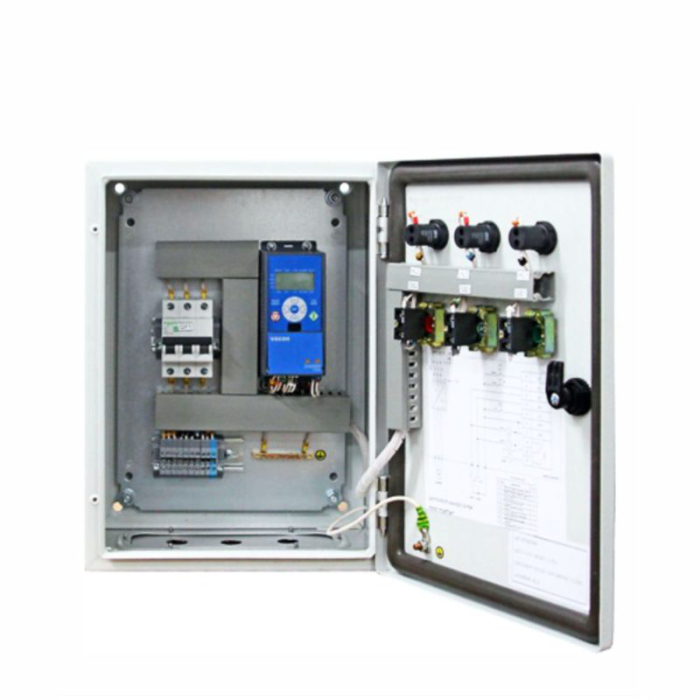

Шкаф упраления насосом (ШУН) предназначен для автоматического, дистанционного и ручного управления электродвигателями как одного насоса , так и группы насосов.

Состав ШУН:

  • Контроллер, интегрированный в контур регулирования и обеспечивающий управление насосом (насосами).
  • Силовое оборудование защиты и коммутации.
  • Сигнализация.
  • Все элементы расположены в щите управления со степенью защиты не ниже IP-31.

ШУН производятся в различных модификациях:

  • Работа от кондуктометрических датчиков уровня жидкости(Д.Ур)
  • Работа от электроконтактного манометра (ЭКМ).
  • Работа от датчика давления 4-20мА с уставкой уровня на лицевой панели.
  • Также ШУН может быть оборудовано УПП устройством плавного пуска для устранения гидроударов и защиты насоса.



ШУН-01-0063-ДД

ESaver

Основные функции ШУН

  • автоматическое поддержание давления при изменениях расхода воды;
  • автоматический выбор необходимого количества работающих насосов;
  • автоматический перезапуск при провалах напряжения питающей сети;
  • автоматическое чередование рабочих/резервных насосов для обеспечения их равномерной загрузки;
  • защита от аварийного увеличения давления;
  • защита от «сухого хода»;
  • защита от перегрузки двигателя;
  • защита от коротких замыканий на выходе;
  • защита от обрыва фаз;
  • защита от повышенного/пониженного напряжения;
  • автоматический и ручной режим управления;
  • возможность интеграции в АСУТП для мониторинга параметров посредством интерфейса RS-485.

Условия эксплуатации:

Высота над уровнем моря не более, м ..............1000

Температура окружающего воздуха, °С ...........от -10 до +40

Относительная влажность без выпадения росы не более, % ............ 90

Окружающая среда типа II по ГОСТ 15150-69 (невзрывоопасная, не содержащая токопроводящей пыли,

агрессивных паров в концентрациях, разрушающих металл и изоляцию).

Технические данные:

Напряжение питающей сети, В .................... ..380+10/-15%

Частота питающей сети, Гц .............................50 ± 5%

Мощность электродвигателей, кВт .........30 кВт

Количество вводов ........................................................... 1

Количество управляемых электродвигателей: ..............1, 2

Аксессуары:

Преобразователь (датчик) давления Danfoss MBS 1700
71 руб
Рекомендуем:

Комплект ESaver FI+PS-0005-2G
195 руб

Блок управления насосом CU 100-230-1-9
231 руб

SDI-G4.0-4B
13000 руб

ШУН-11-0016
741 руб

Алгоритмы работы

В автоматическом режиме - после пуска ШУН обеспечивает поддержание заданного давления по сигналу от датчика при изменении расхода воды. При недостаточной производительности основного насоса в работу включаются дополнительный насос. При снижении расхода дополнительный насос отключается.

В ручном режиме – обеспечивается независимый пуск/останов и регулирование производительности каждого из насосов.

Расшифровка обозначения: ШУН-01-0063-ДД

- шкаф управления и защиты

- 01 - 1 правляемый насос

- 0063 - максимально допустимый ток насоса (двигателя) в амперах

- ЭКМ - управление от электроконтактного манометра

- Д.Ур - управление от кондуктометрических датчиков уровней жидкости

- ДД - управление от датчика давления 4 - 20 мА.
