Преимущество применения частотного преобразователя для вентилятора конденсатора

 FC-051P3K0T4E20H3BXCXXXSXXX

Применение частотно-регулируемого привода

Преимущества

Регулирование скорости вращения

Экономия энергопотребления холодильной системы при использовании алгоритма управления производительностью вентиляторов в зависимости от температуры окружающей среды.
Снижение уровня шума вентиляторов.
Увеличение эффективности используемой площади теплообменника.
Возможность увеличения производительности конденсатора путем увеличения частоты вращения вентиляторов выше номинала в периоды пиковых нагрузок

Особенности преобразователей частоты Данфосс

Преимущества

Функция автоматической оптимизации энергопотребления

Сокращение расходов на электроэнергию до 5%

Функция автоматической адаптации двигателя

Сокращение расходов на электроэнергию до 5%

Функция "СОН"

Снижение износа оборудования, сокращение расходов на электроэнергию до 5%

Встроенный логический контроллер

Снижение количества используемых компонентов в системе

Обучение

Экономия времени и денег на обучение сотрудников



Пример. Расчет экономии электроэнергии с использованием преобразователей частоты для вентиляторов конденсаторов

На конденсаторе холодильной системе используются несколько вентиляторов суммарной мощностью 2,56 кВт. Установка работает 3500 часов в год, необходимо поддерживать температуру конденсации на уровне 35°С. Установка состоит из четырех вентиляторов, мощность каждого 0,64 кВт.

Потребляемая энергия при ступенчатом регулировании = 8970,2 кВт/ч
Потребляемая энергия при использовании Преобразователя частоты = 3363,84 кВт/ч

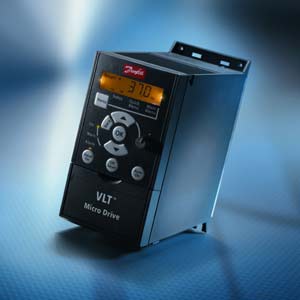

Стоимость преобразователя серии VLT Micro Drive FC 51 мощностью 3 кВт ≈ 12 250 руб.
Стоимость 1 кВт/ч электроэнергии ≈ 3 руб.
Экономия = 8970,2 – 3363,84 = 5606,36 кВт/ч.
Экономия в руб = 5606,36 * 3 = 16 819 руб.
Отдельно посчитаем экономию, которая достигается за счет энергосберегающих функций «Данфосс»
Напомним, что функция АЕО дает 5% экономии, автоматическая адаптация двигателя добавляет 5%.

Общая дополнительная экономия составит 10%.
Экономия за год = 0,1 * 3 * 2,56 * 3500 = 2 688 руб.
Общая экономия электроэнергии = 16 819 + 2 688 = 19 507 руб.
Экономия за счет встроенного логического контроллера составит 4000 руб (это стоимость внешнего контроллера).
Экономия за счет бесплатного обучения в учебном центре «Данфосс» основам работы с преобразователям частоты 24 000 руб (это стоимость обучения для двух человек).

Заметим, что мы провели расчет не для всех преимуществ преобразователей частоты «Данфосс», итоговая экономия будет еще больше.

Сведем все расчеты в таблицу

Применение частотно-регулируемого привода

Экономия, руб.

Изменение производительности насоса за счет частоты вращения

16 819

Особенности преобразователей частоты Данфосс

Экономия, руб.

Функция автоматической оптимизации энергопотребления

2 688

Функция автоматической адаптации двигателя

Встроенный логический контроллер

4 000

Обучение

24 000

Итого

47 507

В итоге, на один вентилятор с преобразователем частоты экономия в год составит 47 507 руб. Покупка преобразователя частоты в данном случае окупится менее чем за полгода.
